Haute stabilité de la tension et de la fréquence hors réseau 120kW PCS 241kWh batterie générateur de batterie refroidi à l'air à haut rendement

Générateur à batterie à haute efficacité refroidi à l'air de 120 kW PCS 241 kWhSpécification

Vue d'ensemble du produit

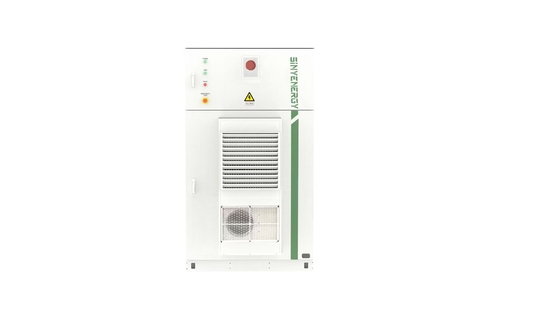

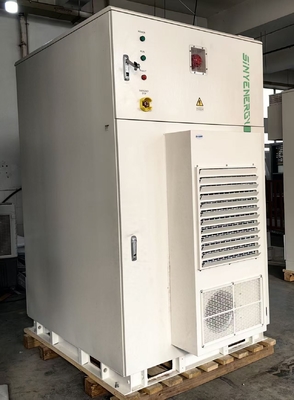

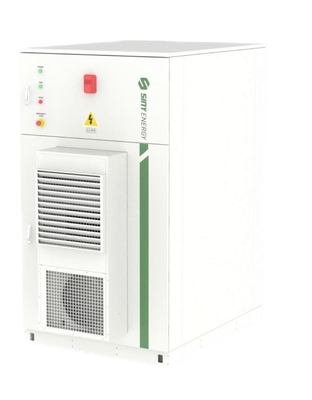

This 120k W P CS 241kW h Battery High-Efficiency Air-Cooled Battery Generators are outdoor cabinet-style integrated energy storage systems composed of integrated power control systems and high-energy-density lithium battery systems.

Le système intégré de contrôle de la puissance comprend:

• Système de conversion de puissance (PCS) modulaire
• Système de commutation connecté au réseau/îlot
• Un système de distribution d'énergie C/D C
• Système de surveillance local
• Système de contrôle basé sur le cloud (uniquement en Chine)

Système de batterie au lithium composé de:

• Groupe de batteries
• Système de gestion des batteries (BMS)
• Système de contrôle environnemental
• Système de protection incendie

Le PCS adopte le modèle normalisé de 125 kW de l'entreprise, qui peut être configuré de manière flexible avec des cellules de batterie de capacités variables pour former des produits de spécifications différentes.Chaque armoire de batterie contient un groupe de batteries, avec chaque groupe comprenant une configuration 1P 240S (240 cellules en série par chaîne) utilisant des cellules de 314 Ah, offrant une capacité nominale maximale de 241 kWh.L'armoire intègre un dispositif de commutation STS (Static Transfer S witch) connecté au réseau / insulairePlusieurs unités peuvent être connectées en parallèle pour former des systèmes de stockage d'énergie de moyenne à grande échelle, offrant des avantages tels que:

• Déploiement souple
• Facilité d'installation
• Maintenance simplifiée
• Compatibilité avec les applications de stockage d'énergie côté utilisateur (derrière le compteur) et côté production (devant le compteur)

Caractéristiques du produit

• La conception entièrement fermée élimine la corrosion des composants induite par la ventilation directe, offrant des conditions de travail optimales pour les composants électroniques.
• Contrôle séparé de la température des compartiments pour la batterie et le PCS. Le PCS adopte une technologie d'échange thermique indépendante, réduisant la consommation d'énergie du système et améliorant l'efficacité opérationnelle.
• Une architecture à double couche de protection contre les incendies (au niveau du PACK et au niveau de la cabine) avec une protection à trois couches de l'alimentation électrique, garantissant la sécurité et la fiabilité du système.
• Utilise des modules refroidis à air à haut rendement 1P30S (30 cellules en série par module), atteignant une densité d'intégration 40% plus élevée que les modules classiques du marché.Cela minimise les points de connexion du harnais PACK-to-PACK, réduisant les pertes du système et les risques opérationnels.
• Intégré à la plateforme Siny Smart Cloud pour une gestion et des services complets du cycle de vie, y compris la fonctionnalité de règlement de l'énergie (uniquement en Chine).
• La coordination multi-unit avec le système de gestion de l'énergie (EMS) de Siny au niveau des stations permet des solutions standardisées de stockage d'énergie commerciale et industrielle.
• Le commutateur de transfert statique (STS) intégré de 200 kW permet une transition en mode insulaire/connecté au réseau sans heurts avec un temps de commutation < 2 ms.

Avantages du produit

• Caractéristiques du système de stockage d'énergiehaute stabilité de la tension et de la fréquence hors réseau, dont les fluctuations de tension de sortie ne dépassent pas 1%.
• En mode hors réseau, le système de stockage de l'énergie de sortie peut suivre automatiquement la taille de la puissance de charge;
• Le système de stockage d'énergie présente une résistance aux chocs de charge de 200%, capable de supporter jusqu'à 1,5 fois la surcharge pendant 5 secondes consécutives sans distorsion de la forme d'onde de tension,et peut fonctionner en continu pendant 5 secondes sous 2 fois de surcharge
• En mode hors réseau, il peut supporter des charges de type rétroaction énergétique pour recharger le système de stockage d'énergie;
• Conception modulaire de stockage d'énergie, pratique pour le transport et le levage, déploiement rapide et plug-and-play.
• Ce générateur de batteries peut être connecté en parallèle avec jusqu'à 10 cabinets individuels, ce qui permet une allocation et une combinaison flexibles pour différents clients et différents scénarios de charge de puissance.
• Cette solution s'applique aux clients qui utilisaient à l'origine des générateurs diesel comme source de tension et qui ont besoin d'économiser des coûts et de réduire le bruit.Il est particulièrement adapté à l'alimentation électrique des équipements de type moteur tels que les grues., chariots élévateurs, treuils et mélangeurs sur les chantiers de construction, permettant ainsi d'économiser de l'énergie, de protéger l'environnement et de réduire les émissions de carbone.Ce générateur à batterie peut tirer parti de la différence entre les pics et les vallées du réseau électrique pour réduire les coûts d'exploitation et améliorer les avantages économiques (chargement la nuit et déchargement pendant la journée).

Spécification du produit

Classe de type JUP-125K-241-C Côté CC Plage de tension DC696V DC864V Gestion de la charge Puissance constante constant current Nominal current 157A Number of DC channels 1 AC grid connec tion Type of connection 3L+PE+N Nominal power 125kW Nominal voltage AC380V/400V/415V Nominal current 189A/180A/173A Voltage range -15%～+10% Nominal frequency 50Hz/60Hz Frequency range Nominal frequency±3Hz Power factor -1~+1 THDi ≤3% Ac off-grid Type of connection 3L+PE+N Nominal power 120kW Nominal voltage AC380V/400V Nominal frequency 50Hz/60Hz Nominal current 182A/174A THDU ≤3%

Précision de tension 1% Précision de fréquence 0,2 Hz Plage de fréquence Fréquence nominale ± 0,2 Hz Capacité de surcharge 110% Charge ≥ 10 min,120%Load≥1min Grid-connect ed/Islanding S witching Switching time ＜20ms Nominal power 200kW Battery parame ter Single cluster battery config uration 1P240S Total battery capacity 241kWh Environment Operating temperature -25℃～55℃(Derating above 40°C) Number of air conditioners 5kW@L35/L35 Rated cooling capacity of ai r conditioner 1850W/3000W Dehumidification Active dehumidification function Relative humidity 0% to 95% RH, communication non condensante Interface de communication RS485, protocole de communication LAN ModBus TCP,ModBus RTU Mode d'installation Type de rack Réactif de lutte contre les incendies Aérosols Efficacité du système >86%(@25±3°C ,0.5C

EMC Class A Isolation mode non-isolated Class of protection IP55 Cooling mode Air Conditioning Cooling (Battery cluster) + Heat Exchanger Cooling (PCS) Dimension(W*H*D) 1300*1600*2300mm(Excluding air conditioning an d heat exchanger) Weight(kg) 3400
