C.A. 50KW à l'opération micro intelligente de grille du module 380V de convertisseur de C.C

50KW AC To DC Converter Module 380V Intelligent Micro Grid Operation
50KW AC To DC Converter Module 380V Intelligent Micro Grid Operation

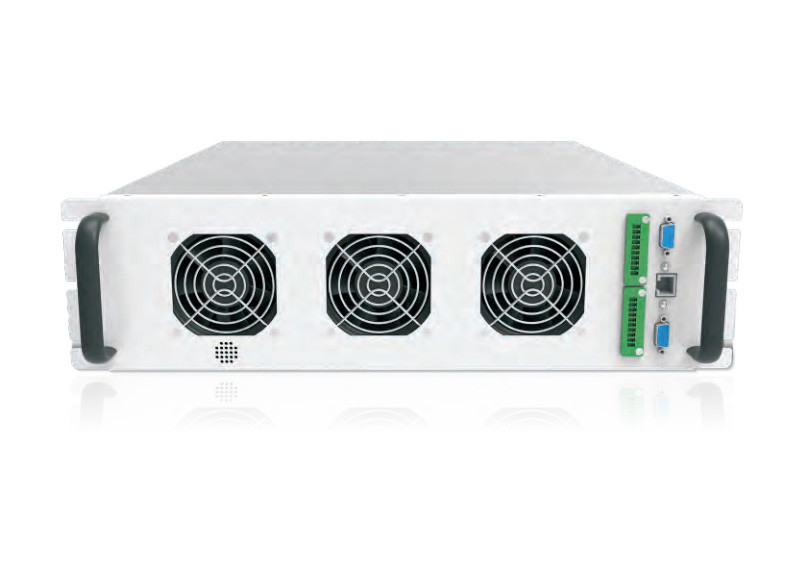

Image Grand :  C.A. 50KW à l'opération micro intelligente de grille du module 380V de convertisseur de C.C

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: ANE
Numéro de modèle: TIB3850M100NK
Conditions de paiement et expédition:
Quantité de commande min: 10
Prix: FOB: 1,000 USD~10,000 USD
Détails d'emballage: carton
Délai de livraison: 30 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 2000 par mois
Description de produit détaillée
Paramètres latéraux de connexion de grille à C.A.: Paramètres latéraux de connexion de grille à C.A. Tension évaluée: AC380V
Puissance évaluée: 50KW Puissance maximum: 55kw
Chaîne de tension: AC380V±15% Gamme actuelle: ±73A
Fréquence évaluée: 50Hz Plage de fréquence: 50Hz±5Hz/60Hz±5Hz
Gamme réglable de facteur de puissance: -0.99~0.99 Composant actuel de C.C: ≤0.5%
Contenu harmonique THDi: ≤5% Paramètres latéraux de -grille à C.A.: Paramètres latéraux de -grille à C.A.
Précision stabilisée de tension: ≤1% Chaîne settable de tension: AC380V±15%
Facteur de puissance: >0,99 Contenu harmonique THDu: ≤3%
Réponse dynamique: ≤60ms Composant de C.C de tension de sortie: ≤0.5%
Gamme de transition de tension: ≤5%, charge a changé de 20% à 100% Capacité de charge non équilibrée: 100%
Déséquilibre triphasé: ≤2%, courte durée pas plus de 4% Paramètre latéral de C.C: Paramètre latéral de C.C
Chaîne de tension: DC730V~DC1050V Erreur de tension: ≤1%
Erreur actuelle: ≤1% Précision actuelle stabilisée: ≤1%
Limitation de tension: Appui Limitation actuelle: Appui
C.A. et C.C commençant la capacité: Appui Temps de changement en avant et inverse: <100ms>
Efficacité: ≥98.3% Capacité de surcharge: ≥ 10min, ≥ 1min de 1,1 fois de 1,2 fois
Consommation d'alimentation générale: <30w> Temps moyen entre l'échec (moyennes des temps de bon fonctionnement): heures >100000
Température de fonctionnement: -25℃~+55℃ (au-dessus de la puissance de +50℃ sous-sollicitant) Humidité fonctionnante: ≤95%RH, aucune condensation
température de stockage: -40℃~+70℃ Méthode de refroidissement: Refroidissement à air forcé intelligent
Altitude: <2000m> Communication: RS485, PEUT
Compensation électrique réactive: Appui Niveau de protection: IP20
Bruit: <75dB Poids: 23.5kg
Taille (W*D*H) 430mm*500mm*130mm: 430mm*500mm*130mm
Mettre en évidence:

C.A. 50KW au module de convertisseur de C.C

,

C.A. au module 380V de convertisseur de C.C

,

convertisseur de puissance à haute tension 380V

Module bidirectionnel de convertisseur de C.C à C.A. de 50 kilowatts pour le système de stockage de système/énergie de Micro-grille

Le module ANE de convertisseur de stockage de l'énergie 50kw adopte la conception modulaire, avec la -grille, des modes reliés à une grille et de redresseur, et peut être intelligemment commuté entre les trois modes, et a la compensation électrique réactive et la compensation harmonique. L'algorithme de contrôle avancé est employé pour réaliser la connexion parallèle des machines multiples, et le niveau de puissance des couvertures 50kW-1000kW de système parallèle. Le module adopte la nouvelle commande numérique de la génération DSP, avec l'excellente adaptabilité de charge et l'adaptabilité de grille d'alimentation. En attendant, la conception indépendante de conduit d'air permet au module de faire face effectivement à de divers environnements d'application complexes, rendant l'exploitation du système plus sûre, une adaptabilité environnementale plus fiable et plus économique, et plus forte.



Caractéristiques

  • Opération reliée à une grille intelligente avec le bas contenu harmonique ;
  • Avec la compensation électrique réactive intelligente et les fonctions harmoniques de compensation, améliorer effectivement la qualité de la grille d'alimentation ;
  • Avec le tour de protection islanding et de basse tension à travers (settable) ;
  • Opération en avant et arrière intelligente pour améliorer la fiabilité du système ;
  • La conception intelligente de DSP réalise la pleine commande numérique du module de convertisseur de stockage de l'énergie et détermine la fiabilité élevée du contrôle ;
  • Protection multiple de sécurité, surtension à C.A. et de C.C, protection de sousvoltage, protection de court-circuit, au-dessus de la protection de la température, détection d'anomalie de fan ;
  • Efficacité jusqu'à 98,3%, considérablement réduisant la perte de la protection de l'environnement de machine, économiseuse d'énergie et, fiable et durable ;
  • La technologie active avancée de compensation de phase est employée pour ramener l'interférence harmonique à la grille d'alimentation, qui est supérieure aux normes industrielles d'application ;
  • Avec la capacité de charge à demi onde, triphasée avec la charge non équilibrée de 100%, bonne adaptabilité de charge ;
  • La communication externe du module inclut la BOÎTE, 485 et les contacts secs, qui se relient sans problème aux systèmes externes ;
  • Le module possède les interfaces d'échantillonnage multiple extérieurement, qui peuvent être coordonnées avec le système de client ou à l'aide du module de commutation facultatif d'off-grid/on-grid pour réaliser la -grille, fonction de changement reliée à une grille ;
  • Le mode de contrôle virtuel de moteur synchrone peut être mis en application par l'établissement.



Paramètre technique

Modèle TIB3850M100NK
Paramètres latéraux de connexion de grille à C.A.
Tension évaluée AC380V
Puissance évaluée 50kW
Puissance maximum 55kW
Chaîne de tension AC380V±15%
Gamme actuelle ±76A
Fréquence évaluée 50Hz/60Hz
Plage de fréquence 50Hz±5Hz/60Hz±5Hz
Gamme réglable de facteur de puissance -0.99~0.99
Composant actuel de C.C ≤0.5%
Contenu harmonique THDi ≤5%
Paramètres latéraux de -grille à C.A.
Tension évaluée AC380V
Fréquence évaluée 50Hz
Précision stabilisée de tension ≤1%
Chaîne settable de tension AC380V±15%
Facteur de puissance >0,99
Contenu harmonique THDu ≤3%
Réponse dynamique ≤60ms
Composant de C.C de tension de sortie ≤0.5%
Gamme de transition de tension ≤5%, charge a changé de 20% à 100%
Capacité de charge non équilibrée 100%
Déséquilibre triphasé ≤2%, courte durée pas plus de 4%
Paramètre latéral de C.C
gamme de tension DC730V~DC1050V
Gamme actuelle ±73A
Erreur de tension ≤1%
Précision stabilisée de tension ≤1%
Erreur actuelle ≤1%
Précision actuelle stabilisée ≤1%
Limitation de tension Appui
Limitation actuelle Appui
Puissance évaluée 50kW
Puissance maximum 55kW
Caractéristiques de base
C.A. et C.C commençant la capacité Appui
Temps de changement en avant et inverse <100ms>
Efficacité ≥98.3%
Capacité de surcharge ≥ 10min, ≥ 1min de 1,1 fois de 1,2 fois
Consommation d'alimentation générale <30w>
Temps moyen entre l'échec (moyennes des temps de bon fonctionnement) heures >100000
Température de fonctionnement -25℃~+55℃ (au-dessus de la puissance de +50℃ sous-sollicitant)
Humidité fonctionnante ≤95%RH, aucune condensation
température de stockage -40℃~+70℃
Humidité de stockage 0 | 95%RH
Méthode de refroidissement Refroidissement à air forcé intelligent
Altitude 2000m
Communication RS485, PEUT
Compensation électrique réactive Appui
Niveau de protection IP20
Bruit <75dB
Poids 23.5kg
Taille (W*D*H) 430mm*500mm*130mm
